V形状チップの高剛性高送りカッター

V形状チップの2面拘束で強固なクランプ。加工負荷が大きく変化する加工においても高い信頼性

独創的な形状の高送りカッター
工具型番：FFV-DR-VN07

V形状の2面拘束
×
縦置き型高送り

SOMT、LNMUとの比較加工テストをご紹介。



工具イメージムービー

  • コンセプト動画

    切削抵抗の受けにこだわった、
    強固なクランプを実現する座面デザイン。

  • 加工デモンストレーション動画

チップ形状の違いでどのように違いが出るか。
正面フライス、肩削り、ヘリカルコンタリングで性能比較

  • テスト設備

    オークマMA550VB
    BT50縦型マシニングセンター

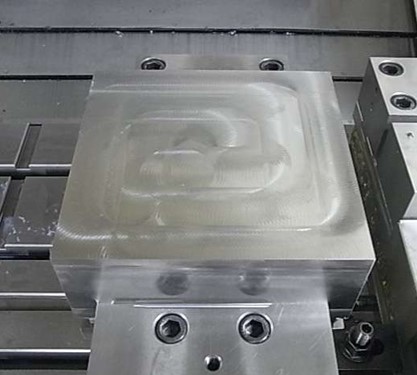

  • ワーククランプ状況

    (200×200mmブロック材)
    材質：SCM440、SUS304

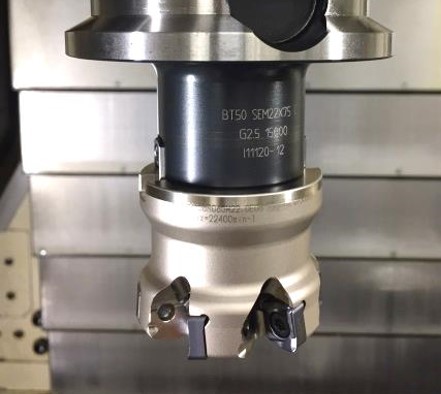

  • タング4フィード
    チップ形状　：VNMT

    カッターリード角：16°
    最大沈み込み角度：2.2°
    最大切り込み量　：1.5mm

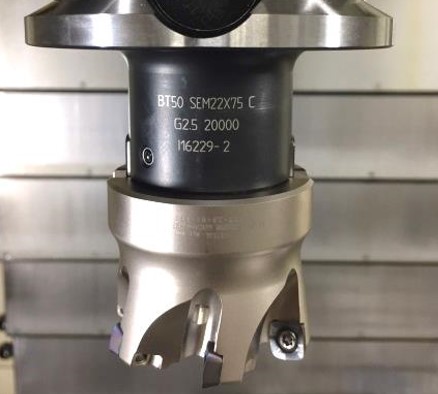

  • 他社製高送りカッターA
    チップ形状　：SOMT

    カッターリード角：10°
    最大沈み込み角度：2.0°
    最大切り込み量　：1.5mm

  • 他社製高送りカッターB
    チップ形状　：LNMU

    カッターリード角：16°
    最大沈み込み角度：0.6°
    最大切り込み量　：1.5mm

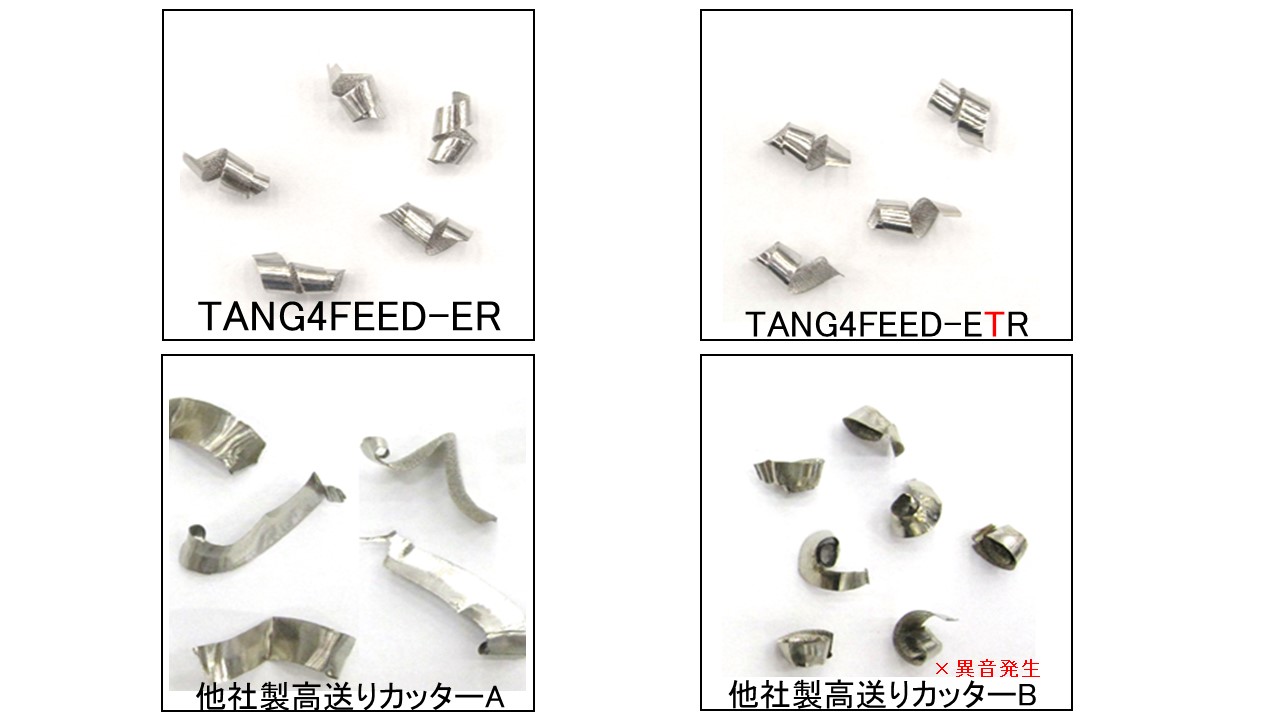

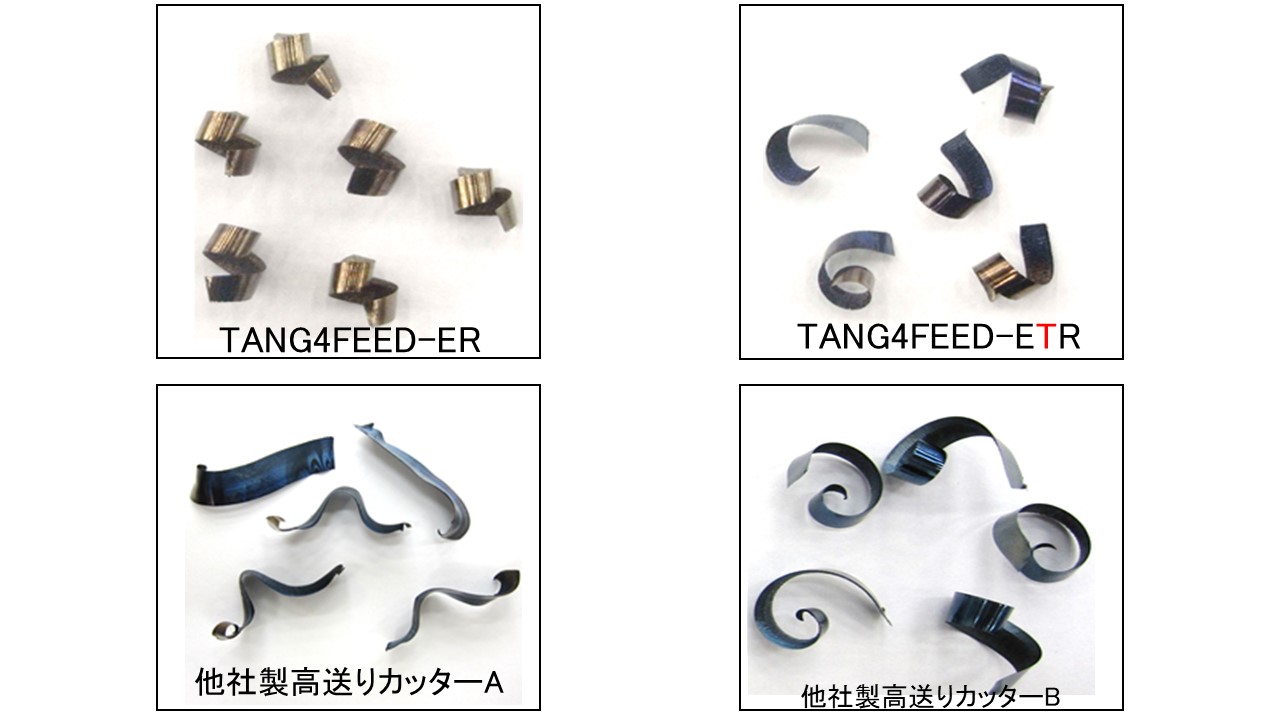

正面フライス加工のテスト結果：タング4フィードは短い切りくずが排出された。

SCM440 (Vc=120m/min、fz=1.0mm/t、ap=1.0mm、ae=45mm)
SUS304 (Vc=120m/min、fz=1.0mm/t、ap=1.0mm、ae=45mm)




肩削り加工のテスト結果：タング４フィードの加工音、所要動力値が低かった。

SCM440 (Vc=120m/min、fz=1.0mm/t、ap=1.0mm、ae=20mm、突き出し=260mm)

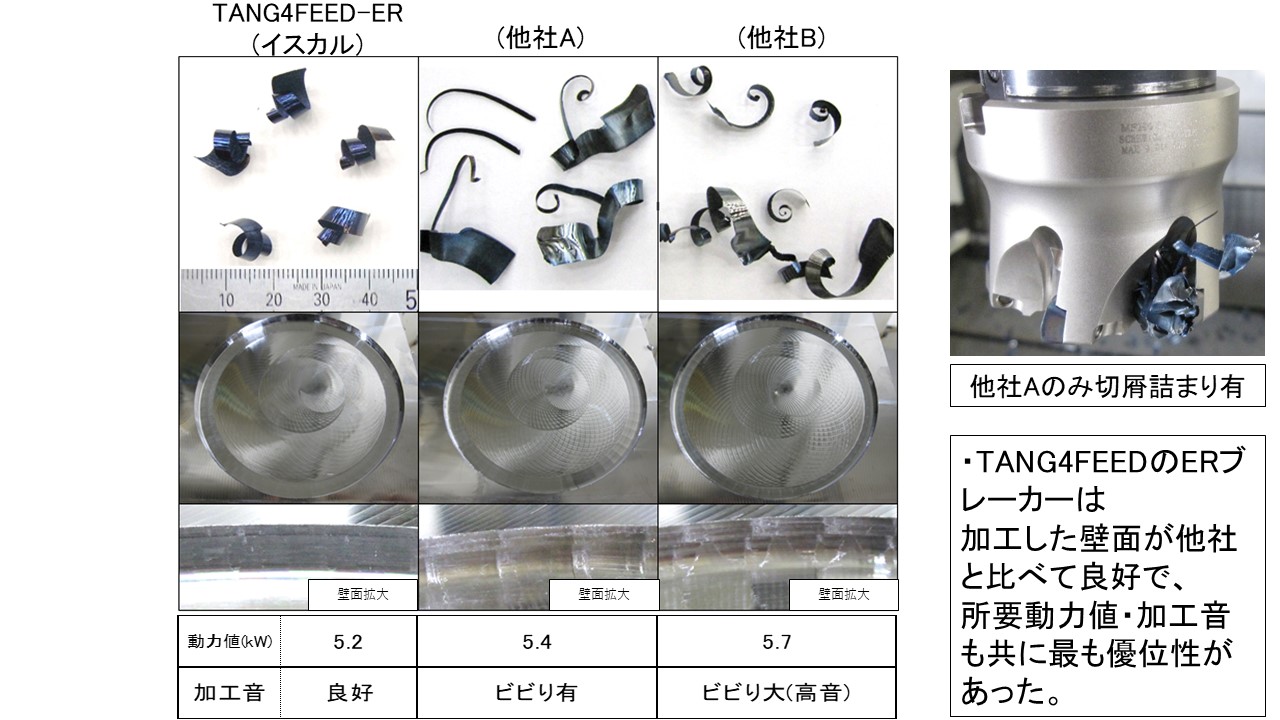

ヘリカルコンタリング加工のテスト結果：
タング4フィードは良好な底面と壁面。加工音も小さかった。

SCM440　(Vc=120m/min、fz=1.0mm/t、
ピッチ=1.0mm[ランプダウン角度：0.4゜]、突き出し=260mm)




推奨加工条件

製品詳細イスカルwebサイト

VOMTチップ：
https://www.iscar.com/Ecatalog/Family.aspx?fnum=3907&mapp=ML&app=75&GFSTYP=M&fr=1&rcat=3312129&item2=&ssOrder=&loc=&IC=

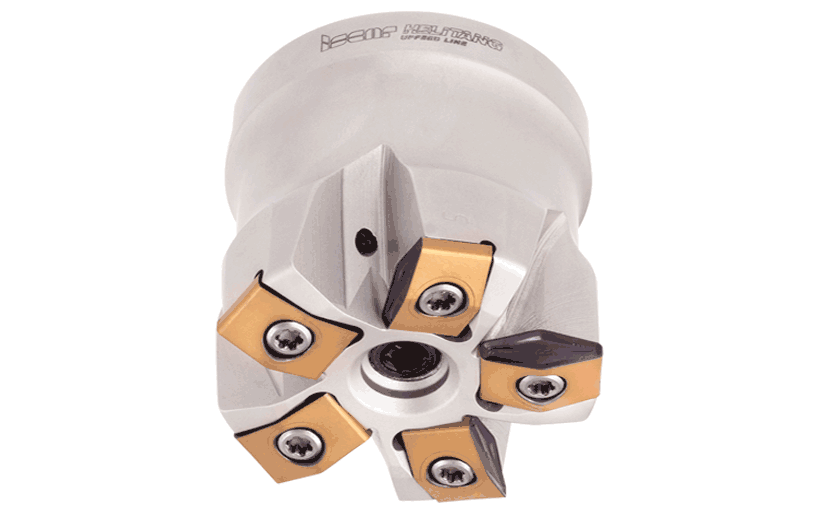

FFV-D-R-VN07ホルダ：
https://www.iscar.com/Ecatalog/Family.aspx?fnum=3906&mapp=ML&app=75&GFSTYP=M&fr=1
PRポイントと注意事項

  • 新形状チップ

    全く新しいチップ形状により大きいランピング角を実現できます。

  • 強固なクランプ

    加工負荷変動が激しい加工でも強固なクランプを活かして高い安定性が期待できます。

  • 推奨設備

    チップコーナー部が大きい設計な分、高い機械剛性やワーク剛性が求められます。
