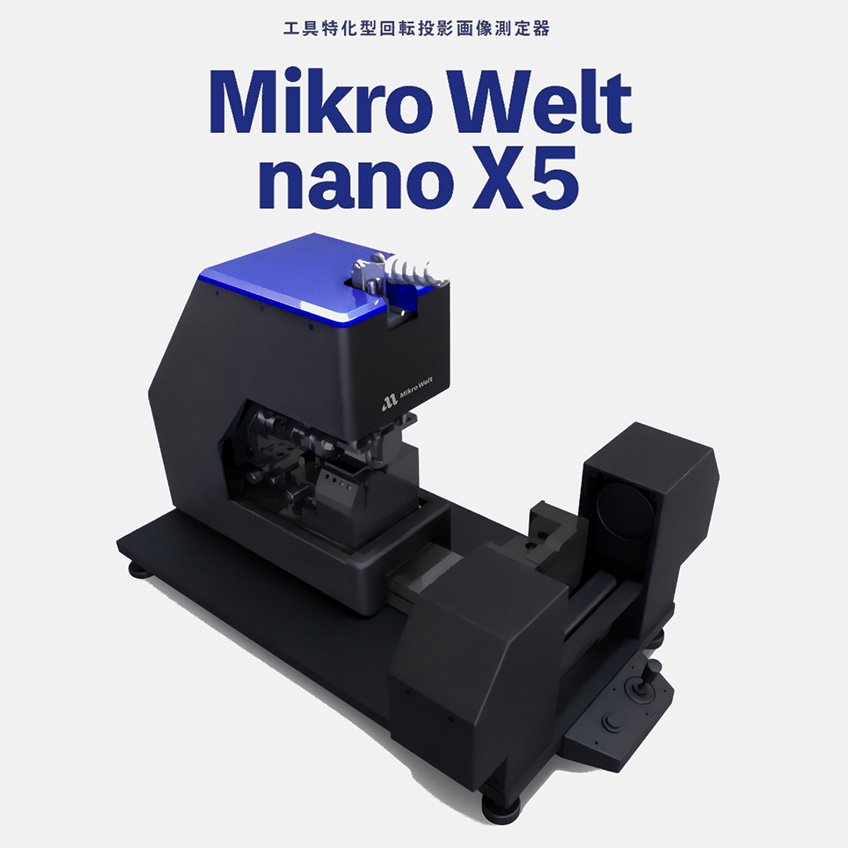

工具特化型測定器マイクロヴェルトnano X5
この記事の目次
イントロダクション

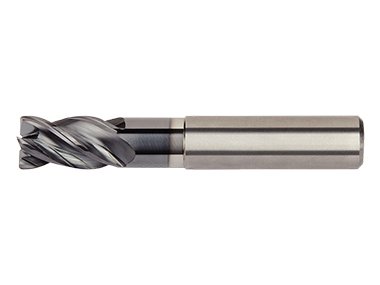

ドリルやエンドミル等軸物工具の径やR、角度やステップ長といった形状測定において、時間がかかったり正確な測定が出来ないといったお悩みはないでしょうか？
マイクロヴェルト社のnano X5なら特許技術のフローティング機構で振れ無くチャッキング、専用ソフトを用いて僅か3秒で正確な測定が可能です。
この記事のまとめ動画
測定手順
①工具を取り付ける
②レンズの位置まで工具を移動
③測定プログラム作成
④ボタンを押して工具を回転させ計測
製品仕様
-

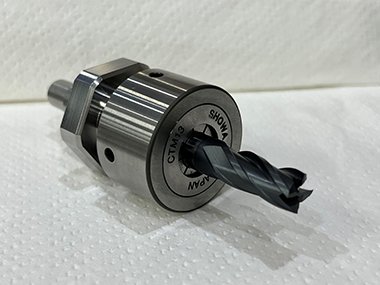

Φ20以下のシャンクはコレットタイプのヘッドで掴みます
-

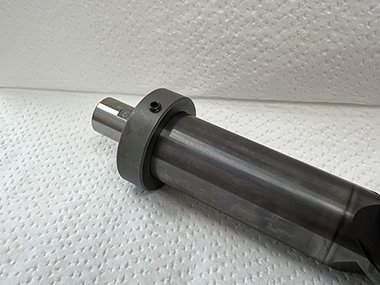

Φ25以上のシャンクはサイドロックタイプのヘッドで掴みます。
-

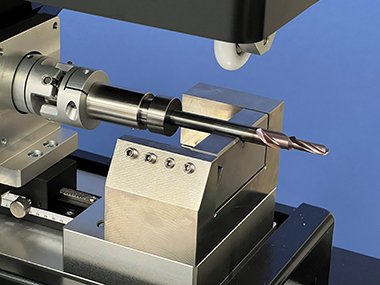

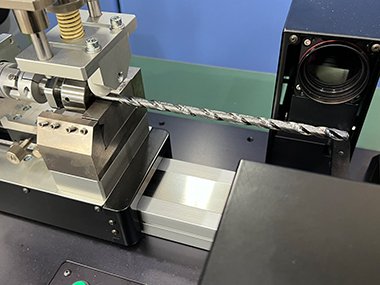

工具取り付け部は独自のフローティング機構を採用し、かつVブロック基準で工具を回転させるので振れが発生しません
-

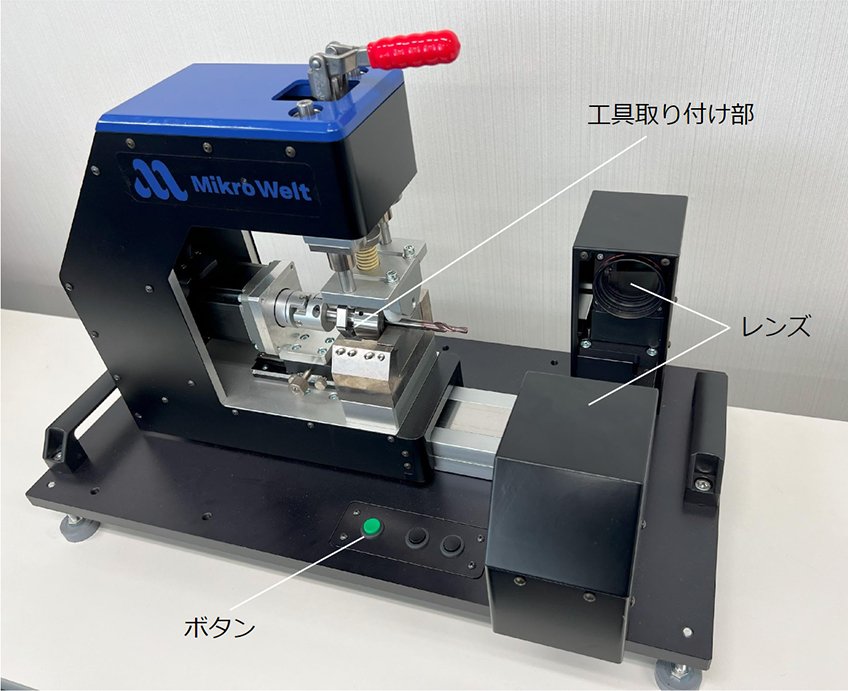

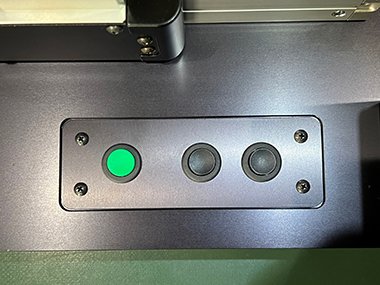

黒色のボタンで工具の位置を調整します。
緑色のボタンで工具を回転させます。
-
刃径はφ0.15~35まで、刃長は40mmまで測定可能。
シャンク径はφ1~32まで対応しています。 -
全長270mmの工具までセット可能。

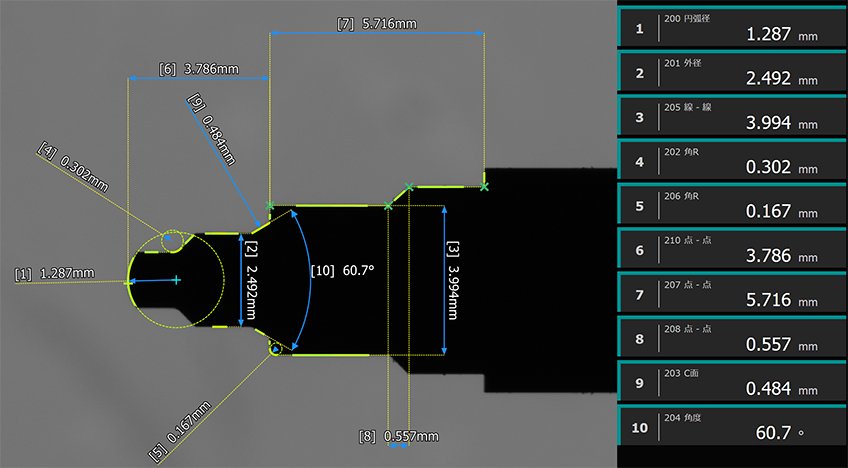

専用ソフトで測定プログラムを作成。直感的な操作が可能です。
1度プログラムを作ってしまえば後は工具を付け替えるだけで測定出来ます。

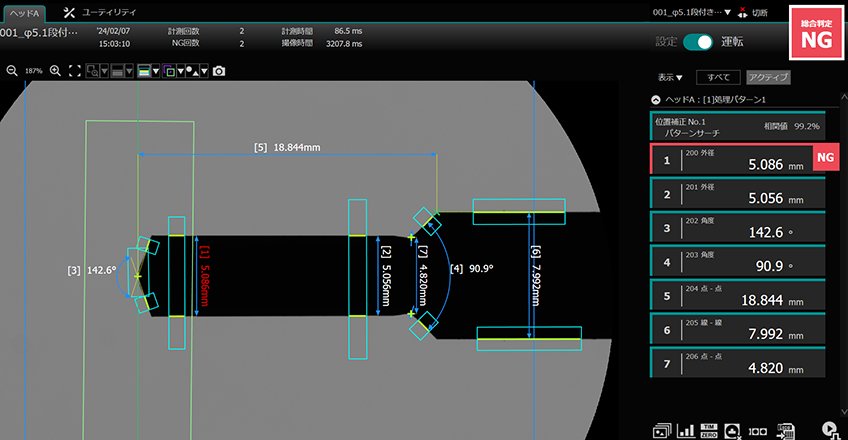

測定数値に公差を設定することでNGの場合も一目で分かります。
繰り返し精度は±2㎛。
同時に100か所まで測定出来ます。
