大径×深穴領域の安定化 ワルターD3120
高剛性チップ式ドリル
ストレートフルートの高剛性デザインを採用し、
特に旋削での穴あけで安定した加工が可能です。
チップは内刃･外刃兼用で、チップブレーカーは3種類から選択できます。
溝形状がストレートな高剛性デザイン。
大径、深穴領域でも安定した加工が可能です。
-

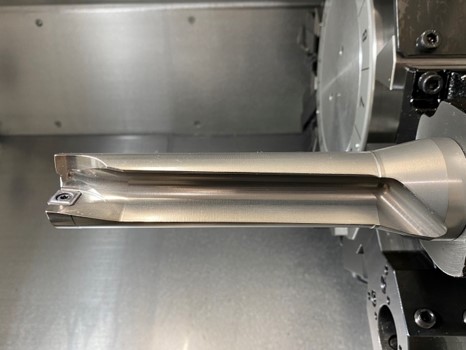

ワルター D3120
-

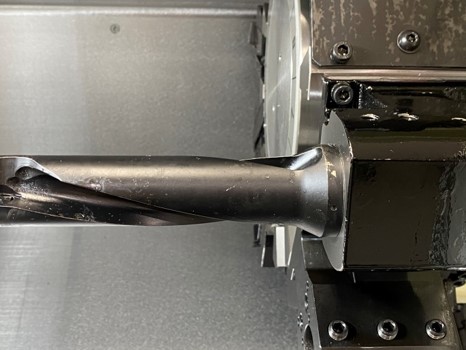

一般的なチップ式ドリル(国内他社品)
径はΦ16～42。長さは2D～4Dタイプをラインナップ。
チップは4コーナーで内刃、外刃兼用です。
ブレーカは汎用型(E57)、高安定型(A57)、
ライトカット型(E67)の3種類。
テストデータ
-
使用設備
Mazak QT-compact200MY -

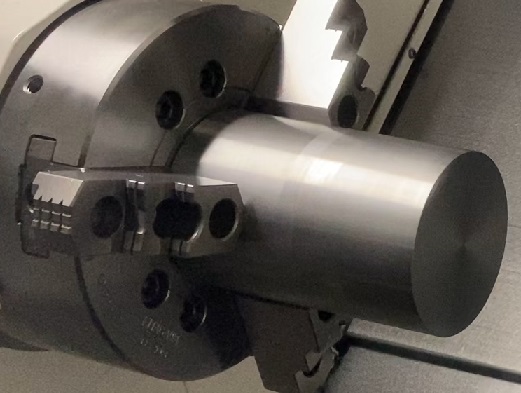

加工ワーク
外径Φ80×長さ140mm 材質S45C
加工条件：Vc=80m/min f=0.1mm/rev 深さ100mm
結果：国内他社製品と比べ、ビビりなく静かな加工音。食いつき～100mmまで安定した切り屑形状です。
-

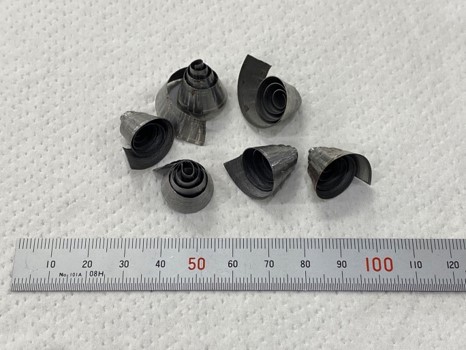

ワルター D3120の切りくず
-

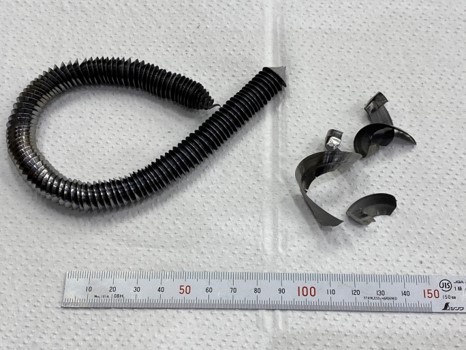

国内他社製品での切りくず
加工テスト動画
PRポイント
-
旋削での大径×深穴加工に
高剛性設計ホルダーとチップの組み合わせで、ビビりにくい
-
3種類のブレーカー
加工用途別で選択できます
